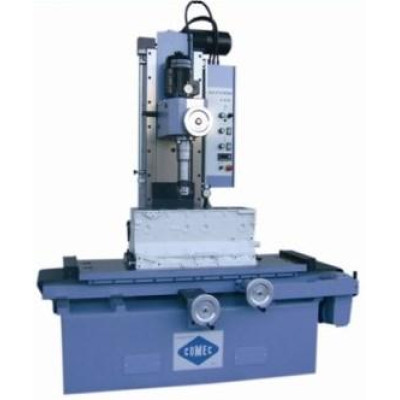

Comec AC200 — Станок для розточування циліндрів двигуна

Фрезерно-рослинний верстат ACF 200 об'єднує в собі два основні типи ремонту блоків циліндра легкових і вантажних автомобілів, як-от розточування й фрезерування. Компактна конструкція верстата дає змогу розмістити його навіть у невеликих цехах, водночас верстат здатний обробляти широкий діапазон деталей завдяки поздовжньому та поперечному подаванню стола та вертикальному подаванню голови.
Чудова якість обробки та точність, що отримується внаслідок поєднання механічної схеми разом з інноваційними технічними рішеннями, покращують продуктивність і універсальність машини.
Всі компоненти, пропоновані зі верстатом як стандартне обладнання, як-от система швидкого та точного центрування пристрою з пальцем на розточній головці та індикатор, швидке подавання голови, панель керування, включно з усіма функції, які розташовані для забезпечення легкого доступу та контролю й пристрій глибини розточки допомагають оператору виконувати свою роботу швидше, безпечніше та легше.
Операція шліфування блоків надається завдяки автоматичному подаванню столу, що приводиться в рух зі змінною швидкістю мотор-редуктором із використанням пластини з фрезою CBN, яка легко знімається з рослинного шпинделя.
Рослинні та фрезерові операції із широкими можливостями регулювання швидкості обертання шпинделя, подавання голови та подавання столу, які контролюються перетворювачами частоти, дають змогу домогтися бажаної якості обробки.
Серед доступних аксесуарів, крім основних розточувальних шпинделей у трьох різних розмірах і пластини фрези CBN, рекомендується шпиндель CAT40, пристрій заточування інструмента та різні регульовані опори для блоків і головок блоків циліндрів.

Стандартна комплектація:
• змінна швидкість обертання шпинделя з цифровим індикатором
• змінне подавання шпинделя
• змінне подавання столу тільки для ACF
• інструмент настроювання стрілкового індикатора з магнітним осердям
• пристрій глибини розточки з циферблатним індикатором
• пристрій із прецизійним центруванням і вимірювальним приладом із круговою шкалою
• регульовані вимикачі кінця ходу
• пара паралельних підтримок, заввишки 120 мм
• набір ключів
• посібник з експлуатації

Технічні характеристики:
діапазон розточування 30-170 мм
максимальне вертикальне переміщення голови 660 мм
мінімальна максімальна відстань голови до столу 3070-1040 мм
відстань між шпинделем C/L і колони 270 мм
поверхня столу 1340x370 мм
максимальний хід столу 1200 мм
максимальне поперечне подавання столу 200 мм
змінна швидкість обертання шпинделя 85-850 об/хв
змінне подавання шпинделя 0-175 мм/хв
змінне подавання столу 0-460 мм/хв
