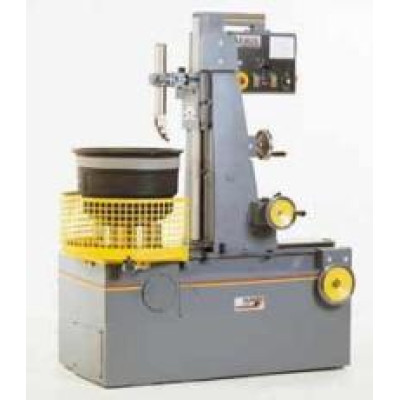

Стенд для розточування гальмівних барабанів U 305

1,3

Опис

U305 — універсальний вертикальний стенд для розточування та шліфування гальмівних барабанів, гальмівних дисків, маховиків, гальмівних накладок, головок циліндрів і багатьох інших виробів.
Ця модель стенду укомплектована всією необхідною оснасткою для оброблення гальмівних барабанів як зі маточиною, так і без неї. Довга поворотна консоль, що входить до комплекту стенду, дає розточувати гальмівні барабани з колесами.
Переваги вертикальної конструкції стенда: всі вироби можуть бути затиснуті та відцентровані на горизонтальному робочому столі без жодних проблем. Вага оброблюваних виробів розподіляється рівномірно по базовій площині. Для кріплення виробів можуть бути використані три кулачковий патрон, установлювальні фланці, конічні втулки та спеціальні захоплення.
Конструкція стенду U 305 призначена для універсального застосування та забезпечує легкість і зручність операцій. Він безвідмовний у роботі та термін експлуатації практично не обмежений. Основний шпиндель встановлений на конічних роликових підшипниках.

Технічні характеристики

Макс. діаметр колеса 1400 мм
Макс. розташовуваний і шліфований діаметр 1210 мм
Мін. розташовуваний діаметр 150 мм
Макс. діам. гальмівного диска 420 мм
Макс. товщина диска 60 мм
Макс. радіальна ширина поверхні гальмівного диска 130 мм
Макс. діаметр маховика 600 мм
Мін. діаметр маховика 300 мм
Вертикальний хід 730 мм
Горизонтальний хід 520 мм

Швидкість обертання шпинделя та подавання
Швидкість обертання шпинделя 20-120 об/хв
Швидкість обертання шліфувального пристосування під час контурного шліфування 4500 об./хв
Швидкість обертання шліфувального пристосування під час перехресного шліфування 2800 об./хв
Переривчасте подавання вперед/назад, вгору/вниз, безступеневе 0-0,4 мм/об

Електрична частина
Споживана потужність 2,6 кВт
Напруга 400 V
Частота 50 Hz
Ном. потужність запобіжників 16 A
Клас захисту IP 54
Потужність електродвигунів
Основний двигун шпинделя 1,5 kW
Двигун шліфування 1,1 kW

Розміри та вага
L x W x H 1,75 x 0,77 x 1,72 м
Потрібна робоча зона 2 x 1,5 m
Вага стенда, включно зі стандартним приладдям та пачкою прибл. 900 кг

Видалення пилу
Мін. потік 150 м3/год
Діаметр сполучної муфти повітроводу 32 мм

Рівень шуму
Рівень шуму за повного навантаження, виміряний відповідно до стандарту DIN EN 31201 на відстані 1 м від стенда на відкритому місці становить до 84 дБ.
