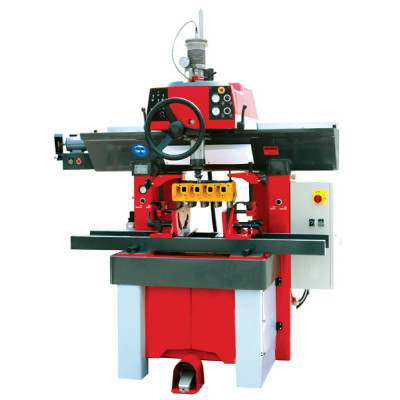

Верстат розтяжний для сідла клапана

Базова модель із двома колонами.

Спеціальний верстат для розтитки сідла клапана забезпечує високу точність оброблення під час обробки напрямних клапана та сідла клапана. Запатентована конструкція розточної головки, що має потрійну повітряну напрямну, яка забезпечує самоцентрування інструмента. Верстат розроблений спеціально для ремонту невеликих двигунів автомобілів і мотоциклів із вимоги високої точності обробки для напрямних клапанів діаметром від 3 мм.

· Конструкція верстата дає змогу заощаджувати до 30 потужності за збереження режимів різання. Забезпечує точність параметрів геометрії складного інструмента в діапазоні ±0.5.

·Паметри оброблення: 16мм/0.63" — 50 мм/1.97".

· Цей верстат був створений завдяки модернізації попередньої моделі за допомогою математичного моделювання зі збільшенням жорсткості конструкції, для застосування сучасних технологій оброблення.

· Покращена система освітлення на верстаті.

·Система пневмозатискачів на робочому столі.

·Повне керування двигуном шпинделя: безступеневе регулювання швидкості обертання 0...1000 хв-1, з безконтактним контролем крутного моменту максимальний крутний момент із малих обертів двигуна.

·Облегшений шпиндельний вузол: мінімальна інерція вузла, висока чутливість під час автоматичного центрування системи.

Основні характеристики:

Модель TQZ8560
Діапазон оброблюваних діаметрів, мм 14...60
Максимальний габарити головки циліндра, мм 1200×300×400
Потужність двигуна, кВт 0.8
Швидкість обертання шпинделя, хв — 0...1000
Переміщення шпинделя, мм 200
Поздовжнє переміщення плити, мм 35
Кут повороту — 45°... 55°
Тиск повітря в системі, МПа 0.7
Витрата повітря, л/хв 300
Габаритні розміри верстата, мм 1480×1050×2270
Габаритні розміри паковання, мм 1900×1300×2200
Маса верстата нетто/брутто, кг 1050 / 1250
